AI 기반 제조 혁신을 위한 통합 데이터 수집 플랫폼

    ExDAS는 이기종 설비 환경의 데이터를 유연하게 수집·연계하여 데이터를 안정적으로 수집합니다.
    다양한 설비 인터페이스 통합 및 데이터 표준화를 통해 안정적인 수집 환경을 구축하며,

    대용량 데이터의 실시간 처리와 AI 시스템과의 긴밀한 연계를 지원하여
    단순한 수집을 넘어 제조 데이터를 가치 있는 정보로 전환합니다.
    ExDAS와 함께 데이터 기반의 지능형 제조 환경을 실현할 수 있습니다.

    OCR

    DAF

    DAQ

    Field-oriented
    Optimized service

    역할의 정의
    ExDAS DAQ (Data Acquisition for PLC)는
    PLC (Programmable Logic Controller)로부터 실시간 데이터를 읽어오고,
    사용자가 정의한 Block/Item 매핑에 따라 데이터를 구조화하여
    저장 및 전송하는 데이터 수집 애플리케이션입니다.
    01
    PLC 연결MC / S7 / XGT Protocol
    02
    Block/Item 매핑사용자 정의 데이터 구조
    03
    실시간 데이터 수집스캔 주기별 폴링
    04
    데이터 구조화DEC/HEX 변환 / 정규화
    05
    결과 처리저장 및 외부 전송
    DB 저장
    RabbitMQ 발행
    제조 데이터 수집의 한계 — PLC 데이터 활용의 한계
    다양한 PLC 제조사·프로토콜이 혼재된 환경에서 통합 데이터 수집 어려움
    PLC 제조사별 파편화
    • Mitsubishi·Siemens·LS등 제조사마다 통신 프로토콜·주소 체계가 상이 → 개별 개발 필요
    수동 설정의 복잡성
    • 블록 주소·디바이스 코드·데이터 타입을 일일이 수동 설정 → 설정 오류·누락 빈발
    실시간 연계 부재
    • PLC 데이터가 상위 시스템(MES·ERP) 까지 전달되지 않음 → 의사결정 지연
    변경 이력 관리 불가
    • 데이터 값 변화 시점·이전 값 추적 불가 → 품질 이상 원인 분석 한계
    • 기존 방식(제조사별 전용 SW·수동 엑셀 기록)은 멀티 PLC 환경 대응 불가, 확장성 한계
    • →
    • 통합 PLC 데이터 수집 솔루션 도입 필수
    01
    ExDAS DAQvs 기존 데이터 수집 방식 비교
    PLC 제조사에 종속되지 않는 통합 수집 환경 제공 →  도입 즉시 운영 가능, 현장 담당자가 직접 블록 설정 가능
    항목
    ExDAS DAQ
    기존 데이터 수집 방식
    멀티 PLC 지원
    Mitsubishi·Siemens·LS 단일 앱에서 통합
    제조사별 별도 소프트웨어 필요
    설정 편의성
    GUI 기반 블록 설정, Excel Import 지원
    코드 수정 또는 전용 툴 필요
    주소 체계 자동화
    DeviceCode별 DEC/HEX 형식 자동 변환
    사용자가 직접 주소 형식 맞춰야 함
    상위 시스템 연계
    RabbitMQ 기반 실시간 메시지 발행
    별도 미들웨어 개발 필요
    데이터 변경 이력
    변경 시점·이전값·현재값 자동 기록
    이력 관리 직접 구현 필요
    도입 환경
    현장 PC에 바로 설치, 경량 동작
    별도 서버 또는 고사양 환경 필요
    02
    도입 효과 및 비즈니스 가치

    도입 장벽 최소화 · ✓ 멀티 PLC 단일 앱 통합 · ✓ 저사양 현장 PC 동작 · ✓ 현장 담당자가 직접 블록 설정 가능

    항목
    도입 전
    도입 후
    데이터 수집
    제조사별 전용 SW 개별 운영
    단일 앱에서 통합 수집
    PLC 설정
    프로토콜·주소 체계 직접 코딩
    GUI에서 블록·아이템 설정
    상위 시스템 연계
    별도 미들웨어 개발 필요
    RabbitMQ 자동 발행
    데이터 변경 이력
    없음 / 수기
    변경 시점·이전값 자동 기록
    설정 이관
    재개발 또는 수동 이식
    XML Import/Export

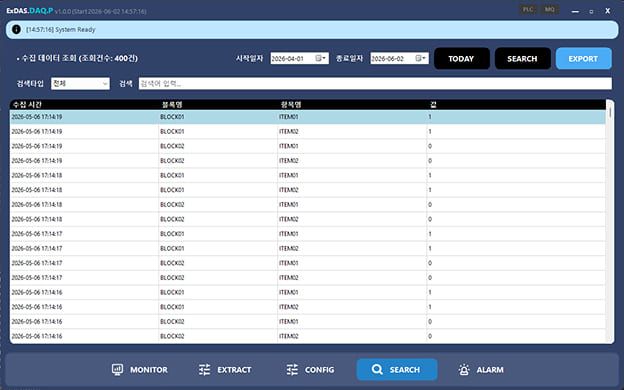

    수집 데이터 조회

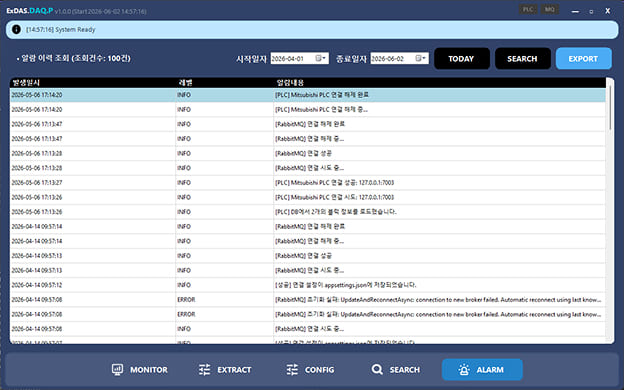

    알림 히스토리

    제품구성

    • PRESENTATION LAYER
    ExDAS.DAQ.P.DesktopApp
    UlControls
    • BUSINESS LOGIC LAYER
    App Services
    PLC Monitor
    PLC Map Manager
    • INFRASTRUCTURE LAYER
    Data Access
    Messaging
    Logging
    • SQLite (Default)
    • PostgreSQL
    • RabbitMQ
    시스템 요구사항
    지원 DB : SQLite (기본) · PostgreSQL · SQL Server
    OS
    Win 10 64bitWin 10/11 64bit
    CPU
    Atom X5 Z8350Core i3 이상
    RAM
    4GB8GB 이상
    저장공간
    2GB10GB 이상

    Field-oriented
    Optimized service

    PLC 연결부터 데이터 전달까지 — 올인원 수집 파이프라인
    1. 멀티 PLC 통합 연결
    2. 다중 소스 데이터 수집 엔진

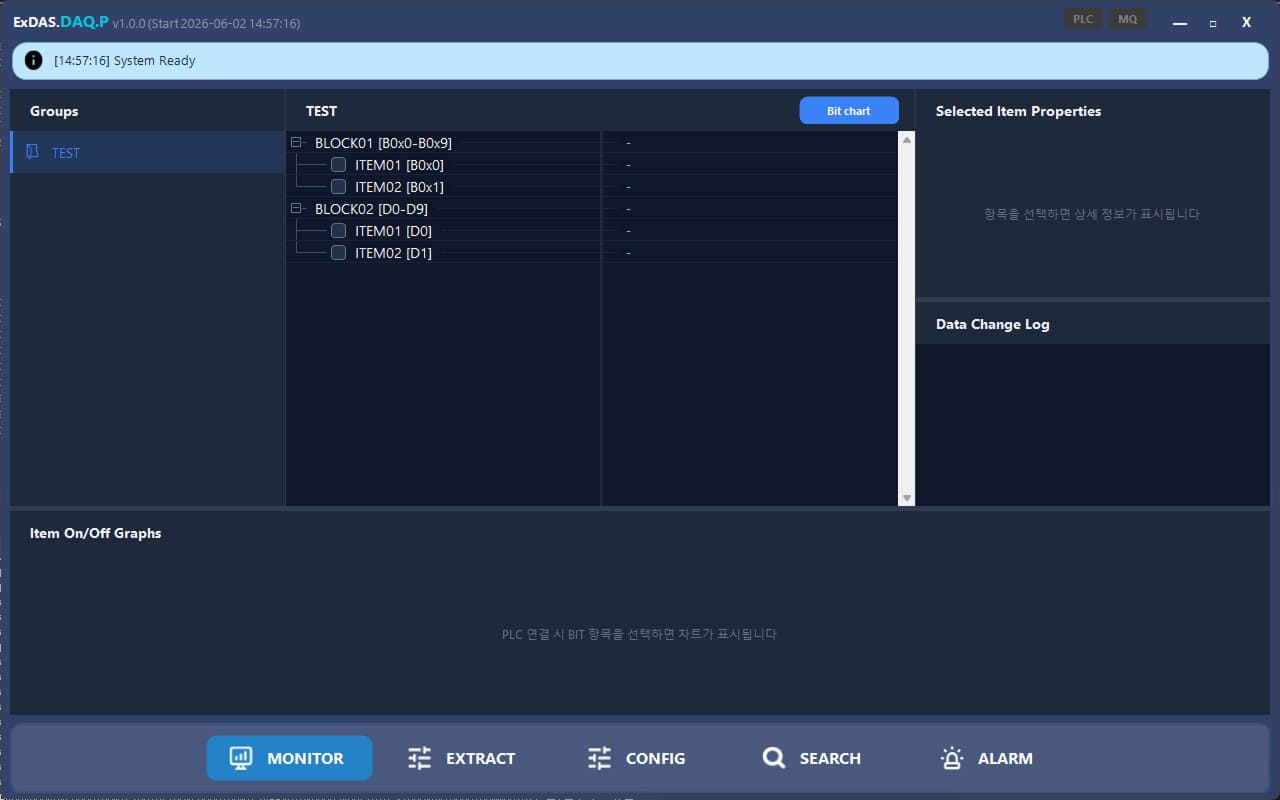

    3. 실시간 모니터링 & 알람
    4. 메시지 브로커 연계 & 알람

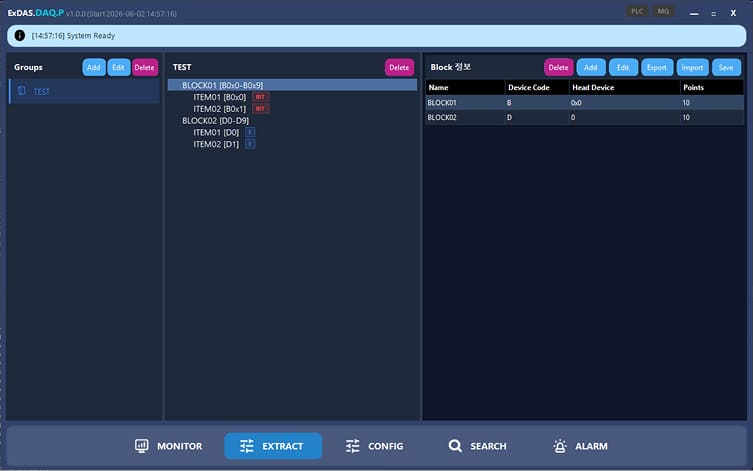

    설정 화면

    제품지원

    “Verified or Sustainable”
    More than 30 years of experience and over 100 factories
    UMS
    • 소프트웨어 유지보수(software maintenance) 를 위한 배포된 이후 결함을 수정하고 성능이나 기타 특성을 개선하는 및 제품의 수정을 위한 UMS Center 운영
    운영교육
    • 제품 배포 후 운영을 위한  시스템 관리자 매뉴얼 제공
    • 관리자를 위한 제품 교육
    • 운영 체제 관리, 운영 체제의 일상적인 유지보수를 위한 전담  제품 관리 Center 운영
    제품지원
    • 제품 업데이트 기능 서비스
    • 사용자를 위한  온라인 매뉴얼 및 사용설명
    • 제품 관련 의견/ 제안을 할  수 있는 온라인 소통공간 서비스
