자동화 운영 제어 통합 솔루션

    최적화된 공장자동화 구축을 위한 다양한 패키지 형태 솔루션을 스마트팩토리 플랫폼 제공을
    통해 설치에서 운영까지 편리하고 안정적인 서비스를 제공합니다.
    설비 및 설비 간의 데이터를 활용하여 생산운영부터 설비보전,모니터링까지 통합된 운영 관리/즉각적인 처리가 가능한
    서비스로 고객이 자원을 보다 효과적으로 활용하고 운영 효율성을 극대화할 수 있게 해줍니다.

    MES

    EAS

    MCS

    WMS

    FMB

    QMS

    RMS

    PMS

    DSP

    rSPC

    Field-oriented
    Optimized service

    역할의 정의
    웹 브라우저를 통해 언제 어디서나 실시간 운영데이터를 모니터링 할 수 있도록 지원하며 설비에서 보내는 다양한 형태의 원천 데이터를 MES에서 수집하여 일정기간 동안 실시간 공정 및 설비상태 변화를 지속적으로 감시하는 과정입니다.
    관리자들은 사용자의 서비스 이용 형태의 변화에 대한 정확하고 빠른 직관력을 가지길 원합니다.
    모니터링 시스템은  장애에 대해 추측과 직감을 정확히 확인하는 데 많은 도움을 줍니다.
    그러므로 모니터링 시스템은 현재 상태에 대한 정보를 빠르게 시각화해 제공하며,
    축적된 데이터를 의미 있는 범위 내에서 관리자가 받아들이고 올바른 기준을 설정하도록  빠른 장애 탐지,
    다운타임의 최소화, 의사결정에 도움주기, 자동화 실현을 위해 데이터를 이용하여 실시간 설비 모니터링,
    최적 정비시점, 실시간 품질 상황, 그리고 조회 및 알람, 트렌드 차트 기능을 제공하여 올바른
    공정 관리 가이드라인을 제시하는데 역할이 있습니다.
    Data visualization ‘strategy’ not ‘tool’
    Data visualization
    ‘strategy’ not ‘tool’
    데이터를 시각화 활용하여

    업무효율을 높이고, 공정 관리 운영의 혁신을 실현

    WEB환경 편리한 작업
    • 별도의 설치가 필요 없고 어디서나 URL을 통한 빠른 접속이 가능함
    • 데이터를 전사적차원에서 공유할 수 있을 뿐 아니라 비즈니스 프로세스를 단순화하고 자동화함으로서 기존시스템의 효율성을 재고할 수 있음
    • 모바일 사용 가능한 Content 제공 모듈 별도 제공
    데이터 시각화 효율성 극대화
    • 생산 중인 각 제품의 WIP (WIP :work-in-progress) 추적하여 효율성, 정확성,추적성을 보장함
    • 실시간 데이터 수집 시각화를 위해 공장의 설비 Layout을 표현하는 SVG 그래픽 가능을 제공, 알람 및 차트 기능을 제공하여 작업자의 효율성을 극대화함
    장애 관리 생산성 상승
    • 공정 및 설비에 대한 현재 상태 및 예측 상황을 감시 및 조회 하고, 이상상황 발생 또는 예측 시 원인 가시화 및 대응 조치 등을 할 수 있음
    • 최적화된 데이터로 장애가 빠른 대응이 가능하여 작업자의 생산성을 높여줌
    Enjoy!
    Good UX Validation History
    Management Spec Management
    Real-Time Monitor
    • 설비 운영/ 진행 상태 SVG 기반 그래픽 표현(Down, Run..)
    • 설비 가동 상태 SVG 기반 그래픽 표현(Online, Offline..)
    Real-Time Issue Tracker
    • 작업 오류 정지 시간 Count (Down time)
    • 생산중인 제품 Count(WIP Count)
    • EQP,FDC,SPC 데이터에서 발생한 Alarm 표시
    Shop Info
    • 생산중인 제품 정보(WIP Information)
    • Stocker capacity
    • 특정 설비 조회 (Machine List)
    • 작업 중지 중인 제품 조회(Hold)
    • 작업 무정지 중인 제품 조회 (Q-time)
    트랜드 차트
    • 생산량 및 수율 관리 정보
    • 장애 발생 관리 정보
    • 설비 상태 예방/보존 정보
    02차세대 지향적 기술
    SVG 그래픽

    SVG는 많은 웹 접근성 이점을 제공하는 강력한 웹 기술입니다.
    접근성을 염두에 두고 구조화 된 방식으로 만들 수 있기 때문에 SVG를 사용하여 콘텐츠용 이미지,
    그래프를 만듭니다. 또한 SVG는 모든 최신 데스크톱 및 모바일 브라우저에서 지원됩니다.

    형상관리/배포

    편리한 개발 /환경을  유지 관리하는 데에 사용되는 기본 원칙, 전략 및 기술로 소스 파일, 문서 및
    컴포넌트의 변경 내용을 확인 리뷰함으로써 버전 변경을 지원합니다.

    03편리한 사용자 인터페이스
    편리성 도구
    • 화면 확대/축소
    • Layout 대지 이동
    • 상태 안내 Board
    • Machine Searcher
    • 새로고침
    • Server/DB 싱크 데이터
    • 화면 확대/축소
    • Layout 대지 이동
    • 상태 안내 Board
    • Machine Searcher
    • 새로고침
    • Server/DB 싱크 데이터
    • 화면 확대/축소
    • Layout 대지 이동
    • 상태 안내 Board
    • Machine Searcher
    • 새로고침
    • Server/DB 싱크 데이터

    제품구성

    개발 환경
    • aim Web UI Framework
    Back-end

    Spring Boot Framework

    Front-end

    AngularJS (JavaScript UI Framework)
    IDE Env.

    Spring Tool Suite, Maven

    Comply with
    HTML5 standard + CSS3
    • Application Framework
    Front-end / Back-end
    / DB Server 로 구성
    Front 와 Http(s) , JSON
    (JavaScript Object Notation)
    형식으로 통신
    JDBC 를 통하여 Transaction
    및 Execute Query 처리

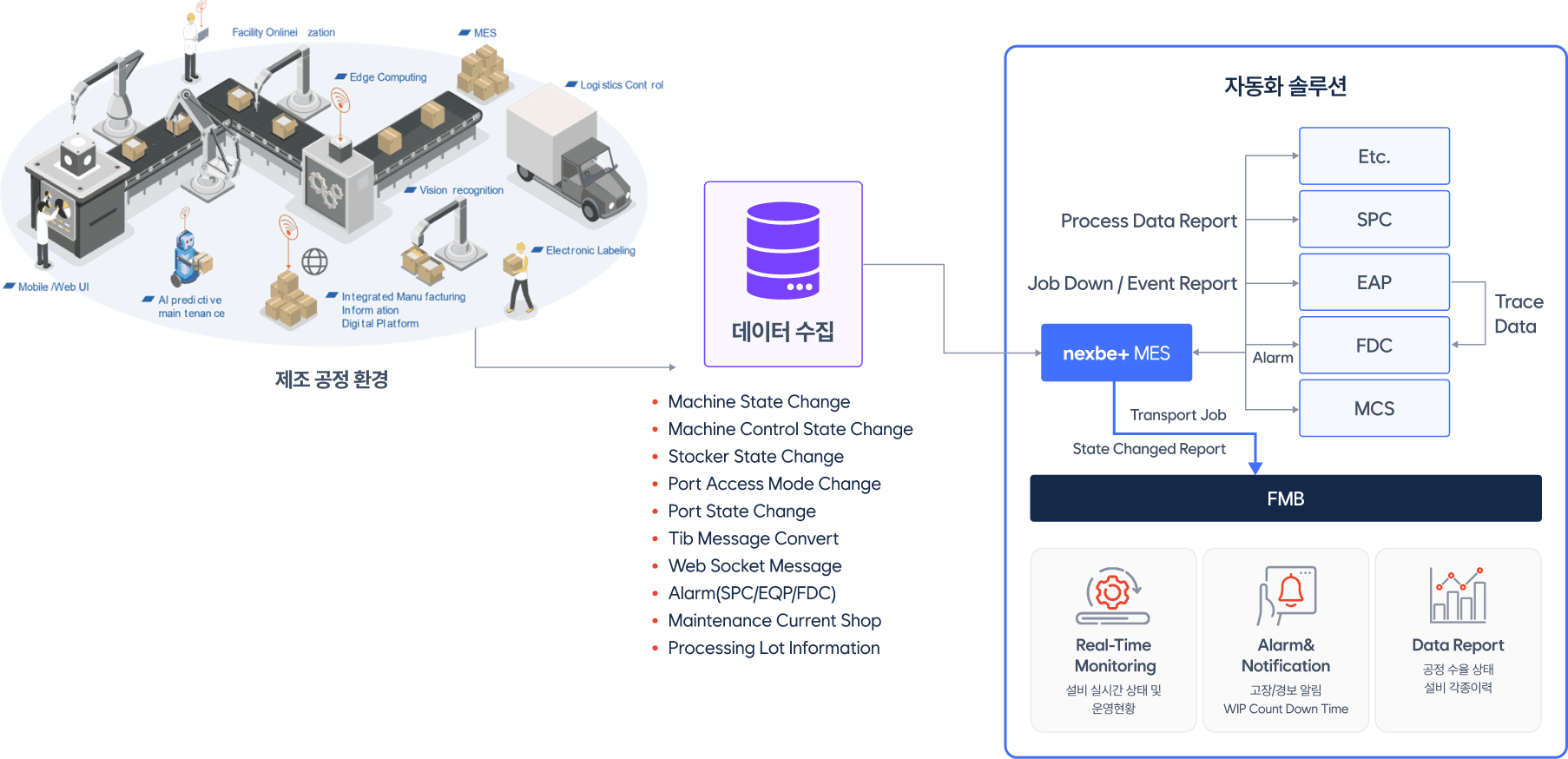

    구성도

    Field-oriented
    Optimized service

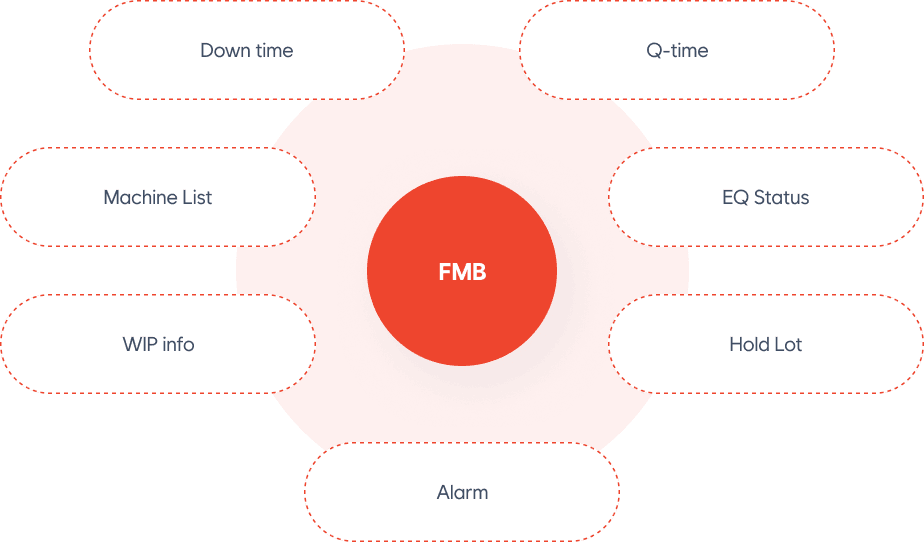

    Real-Time Monitor
    • EQ Status
    • 설비의 컨디션이나 진행 상태를 정보를 표현
    • EQ Control Status
    • 설비의 운영 상태를 표현한다. (Online, Offline, Remote)
    Real-Time Issue Tracker
    • Alarm (SPC/EQP/FDC)
    • 각 시스템에서 올라오는 Down Issue에 대한 Alarm 정보를 제공
    • Down-time
    • 설비가 다운된 총 시간을 계산하여 제공
    • WIP Count
    • 설비에 진행되고 있는 Wip의 개수를 제공
    Shop Info
    • EQP Fab in State
    • EQP, Port, Stocker의 상세 정보를 설비의 ID,설비타입, 상태를 제공
    • WIP Info
    • 현재 진행되고 있는 WIP의 정보를 제공
    • Stocker Capacity
    • stocker 저장소의 효율을 제공
    • Machine List
    • 설비 별 검색이 기능을 제공
    • Hold Lot
    • 현재 진행되지 않고 Hold되어진 Lot list를 제공
    • Q-time Lot
    • 작업 진행 Limit 예정 시간이 지난 Lot의 정보를 제공

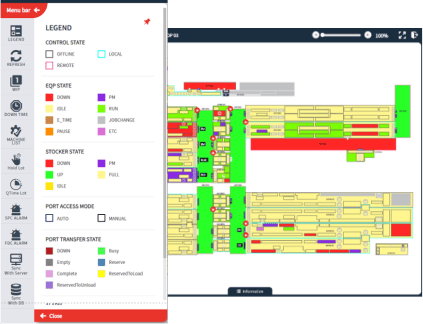

    Real-Time Monitor
    Machine Control Status
    • 설비 가동 상태를 표현 합니다.
    • ㄴ Online, Offline, Remote 등
    Machine State
    • Main/Unit /Port/ Stocker 설비 별 운영/ 진행 상태를 표현 합니다.
    • ㄴ Down, PM, IDLE, PM, RUN, ETC등
    Item
    Funtion List
    Comment
    Machine
    State Change
    Machine State Change
    Initialize Display Data(Match with SVG)
    Update Machine State Change state color
    Machine Control State Change
    Stocker State Change
    Port Access Mode Change
    Port State Change

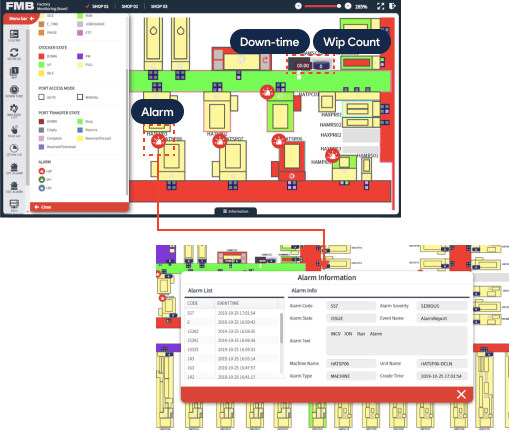

    Alarm
    • EQP/FDC/SPC에서 올라온 Alarm을 중요 이벤트로 발생
    • ㄴ Alarm별 색으로 분류하여 Main EQP 기준으로 Display
    • ㄴ 처음 발생시 알람 모양이 깜박이며 발생을 알려줍니다.
    Down-time
    • 처음에는 보여 화면에 표시되지 않고 Side Area-Left Area 영역의 메뉴에서 해당 버튼 클릭 시 화면에 표시됩니다.
    • ㄴ 설비 Layout 영역인 Main 설비 위치에 표시
    • ㄴ Track in 된 시간을 기준으로 Down 된 시간이 계산되며 Main 설비에 표시
    WIP Count
    • 처음에는 보여 화면에 표시되지 않고 Side Area-Left Area 영역의 메뉴에서 해당 버튼 클릭 시 화면에 표시됩니다.
    • ㄴ 설비 Layout 영역인 Main 설비 위치에 표시
    • ㄴ Track in 된 시간을 기준으로 WIP이 계산되며 Main 설비에 표시

    EQP Fab in State

    • EQP, Port, Stocker의 상세 정보를 설비의 ID,설비타입,상태를 제공

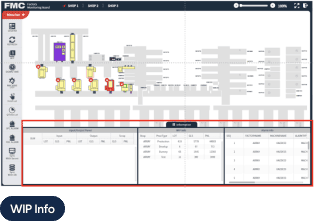

    WIP Info
    • 해당 Shop의 정보를 Table Data로 보여주며 WIP정보/Alarm정보 등을 제공 하는 기능

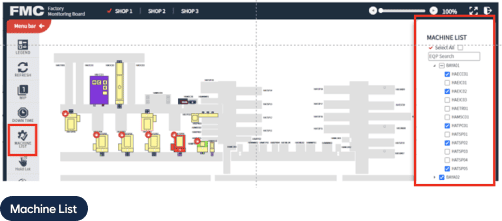

    Machine List

    • 해당 Fab의 Machine List를 볼 수 있으며 원하는 Machine만 볼 수 있어 Machine의 정확한 위를 찾길 원하거나 정보를 얻고자 하는 Machine만 따로 제공하는 기능

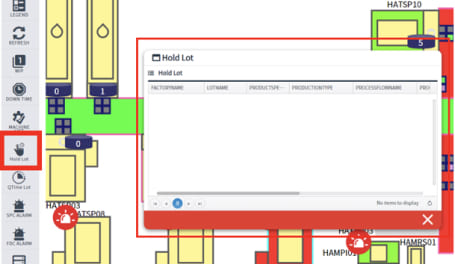

    Hold Lot

    • 해당 Fab의 Hold된(작업 중지) Lot의 List를 제공

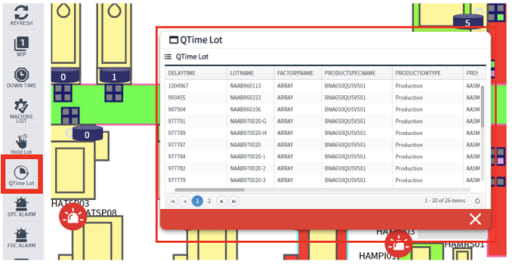

    Q-time Lot

    • 작업 지시 계획의  end-time을 초과한 Lot의  List를 제공
    제공 범위
    aimFMB는 데이터를 최적화하여 실시간 설비 모니터링, 최적 정비시점, 실시간 품질 상황,
    그리고 조회 및 알람, 트렌드 차트 기능으로 올바른 공정 관리 운영 가이드라인을 실현하기 위한 기능을 제공합니다.

    제품지원

    “Verified or Sustainable”
    More than 30 years of experience and over 100 factories
    UMS
    • 소프트웨어 유지보수(software maintenance) 를 위한 배포된 이후 결함을 수정하고 성능이나 기타 특성을 개선하는 및 제품의 수정을 위한 UMS Center 운영
    운영교육
    • 제품 배포 후 운영을 위한  시스템 관리자 매뉴얼 제공
    • 관리자를 위한 제품 교육
    • 운영 체제 관리, 운영 체제의 일상적인 유지보수를 위한 전담  제품 관리 Center 운영
    제품지원
    • 제품 업데이트 기능 서비스
    • 사용자를 위한  온라인 매뉴얼 및 사용설명
    • 제품 관련 의견/ 제안을 할  수 있는 온라인 소통공간 서비스
