자동화 운영 제어 통합 솔루션

    최적화된 공장자동화 구축을 위한 다양한 패키지 형태 솔루션을 스마트팩토리 플랫폼 제공을
    통해 설치에서 운영까지 편리하고 안정적인 서비스를 제공합니다.
    설비 및 설비 간의 데이터를 활용하여 생산운영부터 설비보전,모니터링까지 통합된 운영 관리/즉각적인 처리가 가능한
    서비스로 고객이 자원을 보다 효과적으로 활용하고 운영 효율성을 극대화할 수 있게 해줍니다.

    MES

    EAS

    MCS

    WMS

    FMB

    QMS

    RMS

    PMS

    DSP

    rSPC

    Field-oriented
    Optimized service

    역할의 정의
    통합된 장비 자동화 및 운영을 위한 장비 자동화 소프트웨어입니다.
    • 장비 자동화에 필요한 포괄적인 기능을 제공합니다.
    • 사용자가 보다 효과적이고 지능적인 장비 운영을 수행할 수 있도록 지원합니다.
    공장 자동화 시스템 운영 제공 30년!
    현장 전문가가 설계한 공장 운영 최적화 서비스
    Industry 자동화 전문회사
    • 공장 자동화 토탈 솔루션을 지향하는 전문기업
    • 다양한 분야의 생산 자동화 서비스 제공 기업
    • 국내/해외 많은 솔루션 및 제품 제공
    • 디스플레이/반도체/일반제조 공장을 위한 솔루션 및 제품 보유
    장비 자동화 운영
    • 인라인/온라인 Job Processing
    • 장비 CIM 운영
    장비 생산성 향상을 위한 엔지니어링
    • 빠른 데이터 수집
    • 반송 Tact Time
    • Tact Time 분석 지원
    01CIM 구현 아키텍처
    PLC 통신 네트워크 지원
    • CC-Link/IE (N/I Board 또는 Master PLC Station), Ethernet
    • EIP
    HSMS/Serial 통신 지원
    02공통 프레임워크 + 장비/공장 특이 서비스
    서비스 지향 아키텍처
    • 재사용이 가능하고 느슨하게 결합된 컴포넌트 조합
    • Workflow를 사용하여 비즈니스 로직 구현
    컴포넌트 기반 개발 (CBD)
    • 서비스 컴포넌트와 인터페이스
    • 데이터 모델링 및 객체 생성
    사용자화를 위한 기능 제공
    • 사용자 로직 구현을 위한 코어 컴포넌트 API 제공
    • 사용자 클래스 통합 제공
    확장 가능한 아키텍처
    • 모듈화 된 기능 컴포넌트
    • 비즈니스 로직과 데이터 I/F 분리
    개발 언어
    • Server : Java
    • UI : Java, Vue.js
    • Tool I/F : C#

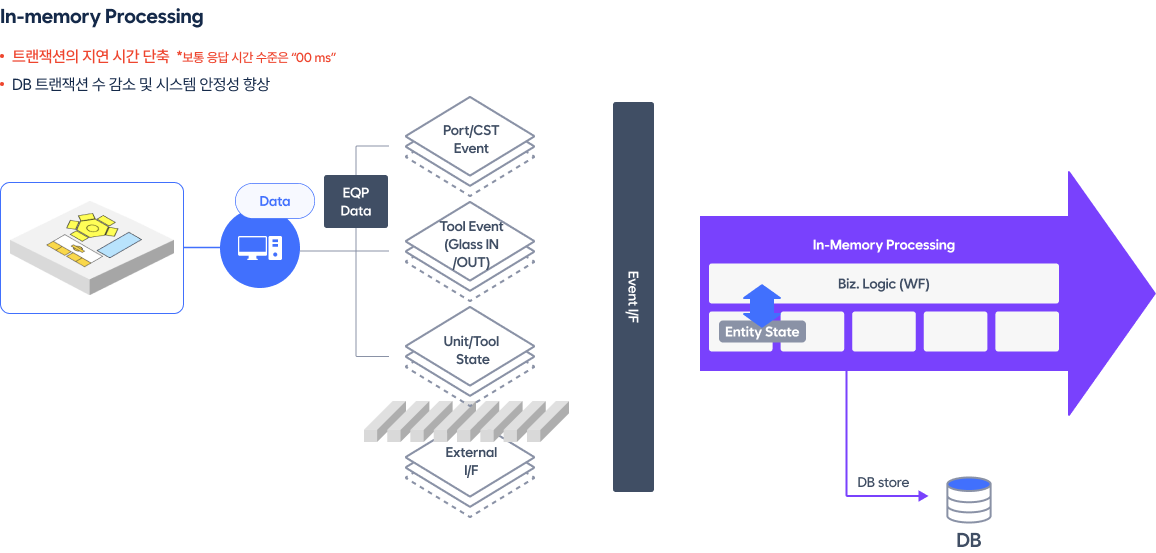

    03빠른 데이터 처리

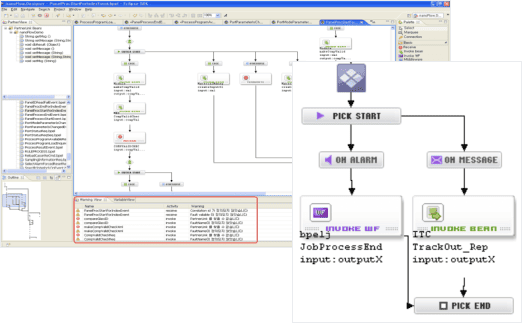

    04툴 기반 개발 - Workflow
    비즈니스 로직 Flow 모델링
    • 각 Event의 처리 Flow 생성
    • 호출할 메서드의 자동 바인딩
    • Switch, Wait, Sequence, Parallel Flow의 프로세스 Flow 작성
    • 각 Event의 처리 Flow 생성
    • 호출할 메서드의 자동 바인딩
    • Switch, Wait, Sequence, Parallel Flow의 프로세스 Flow 작성
    • 각 Event의 처리 Flow 생성
    • 호출할 메서드의 자동 바인딩
    • Switch, Wait, Sequence, Parallel Flow의 프로세스 Flow 작성

    제품구성

    소프트웨어 컴포넌트
    솔루션
    제품
    설명
    이름
    버전
    Equipment Automation
    nexbe+ EAS
    3.0
    장비 자동화 소프트웨어
    Communication I/F Module
    Bridge P
    3.0
    PLC I/F 테스트 및 Runtime
    Management Tool
    EMPanel (BC Studio)
    1.0
    nexbe+ EAS 모니터링 및 관리
    DBMS
    Firebird
    3.0
    Freeware RDBMS(기본) 다른 공용 RDBMS 지원
    개발 환경
    Server
    • Spring Framework
    • ezieco
    • IDE Env.: Eclipse, STS
    UI
    Backend
    • Spring Framework
    • ezieco
    • IDE Env.: Eclipse, STS
    Frontend
    • aim WEB Framework
    • IDE Env.: Visual Studio Code
    Application Framework
    • JVM8 (Java 1.8)
    • Node.js, Vue.js3

    Field-oriented
    Optimized service

    • EQP State 모니터링
    • Processing Status 모니터링 (Lot, Cassette, Glass)
    • WIP tracing
    • Job Processing (Lot Start/End)
    • Recipe 운영
    • Indexer Dispatching 운영/모델링
    • Data/History View
    • Multiple UI 지원
    • Remote UI 지원
    • 장비 통신 상태
    • - CIM Mode / Inline Mode
    • - Equipment Alive / Local Alarm State
    • Host Control 상태
    • - Connection State / Online Mode
    • 장비 상태
    • - E10 State 지원
    • Port 운영
    • - Port Operation Mode (Loader Operation Mode, Job Operation Mode)
    • - Port Status / Port Mode / Port Type
    • - Port Enable Mode
    • - Port Transfer Mode (MGV/AGV/Stocker Inline)
    • Cassette 운영
    • - Cassette Data Online Download
    • - Cassette Data Edit
    • - Cassette Process Control
        (Start / Start By Count Pause / Resume / Abort / Cancel Map Download)
    • Glass 추적 데이터 관리
    • - Glass ID, type, size, 상태, 위치
    • - Glass 수량
    • - Dummy/Rework 데이터 관리
    • - 검사 데이터 관리
    • - Tracking 데이터 관리
    • Glass 공정 데이터 수집
    • - Glass/Lot 별 장비 processing 데이터
    • - Process 데이터, 검사 데이터, 측정 데이터, 자재 정보
    • WIP 모니터링
    • - 현재 processing Lot/Cassette/Glass 상태
    • 장비/컨베이어 라인의 Glass 흐름 제어
    • - 논리적인 Sub-block 설정 & Sub-block 간의 Glass 흐름 제어 (버퍼 제어 로직, Glass 투입 로직)
    • - 생산 제품 변경 지원 (여러 제품 연속 생산)
    • - Cold Run
    • - Re-processing, Clean-out 지원
    • Recipe 관리
    • - Current Recipe Report
    • - Recipe 검증 (Recipe parameter 검증, Recipe Validation Mode, Recipe Interlock 확인)
    • - Recipe 편집 (생성/삭제/수정)
    • - Recipe Table Upload/Download
    • - Recipe Auto Change Mode
    • Recipe Parameter 관리
    • - Recipe Parameter Collection / Report
    • - Recipe Parameter Download
    Host Recipe ID
    Master Recipe
    (PPID)
    Local Recipe ID
    L2
    L3
    L4
    –
    HOST8-32T-PPID1
    001
    003
    024
    025
    –
    • Glass 반송을 위한 Robot 제어
    • - EAS에서 Glass 반송 명령을 결정 (From-To 위치)
    • - Indexer PLC가 물리적 Glass 이동을 제어
    • - 사전 반송 명령 생성으로 공정 시간 단축
    • Glass 반송 Flow 제어
    • - Rule 기반 반송 로직 구현
    • - Glass Flow 제어
        (Recipe, Operation Mode, Dispatching for diverse flow)
    • 계획에 의한 분류
    • - 계획에 의한 분류 - Online/Offline 사용
    • - Indexer를 Sorter로 사용 가능 (EAS Glass Dispatching 기능 사용)
    • - 잔여 Glass의 자동 합침 (Source Cassette 합침)
    • Unloader Port의 Glass 분류
    • - Judge/Grade, ID Rule, Defect를 사용한 Glass 분류
    • Sampling
    • - MES sample flag를 사용한 Sampling
    • - EAS UI의 sample set을 사용한 Sampling - Sample Cassette/Slot 모델링
    • 사용자 관리
    • - 사용자 그룹 등록/관리
    • - 사용자 등록/관리
    • 사용자 인증
    • - 암호에 의한 접근 권한 부여
    • - 사용자 그룹 별 메뉴 접근 제어
    • Logging
    • - 사용의 성공/실패 액션 기록
    • Engineering 데이터 수집 및 외부 Quality Systems 전달 제공
    • - 장비(PLC) 데이터 수집 (수집 주기 변경 0.2 초~, 각 장비 별 설정)
    • - 데이터 제공 (주기 변경 / 항목에 대한 Runtime 설정 지원)

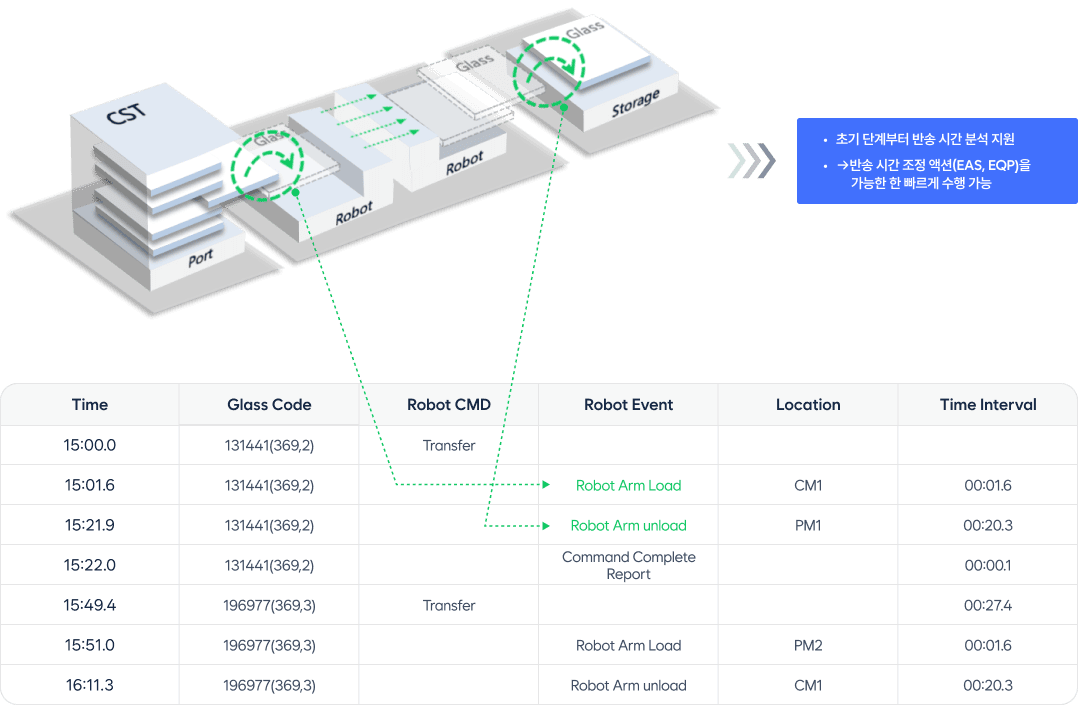

    • Indexer 반송 시간
    • - Robot 반송 이동 Event를 CSV 형태로 기록, 엑셀 프로그램을 사용한 쉬운 분석
    • Inline 공정 장비의 공정 시간
    • - 각 장비에서 Glass 공정 시작-종료 시간 기록
    • - 데이터/차트 형태로 표시 (장비 별, Recipe 별)
    • 시스템 관리
    • - Process 실행/종료
    • - 시스템 상태 (CPU, Memory)
    • - Patch & Deploy EAS
    • - Patch version 관리
    • - Patch repository 관리
    • - Patch 이력
    • 시스템 모니터링
    • - Process 실행 상태
    • - 오류 모니터링 & 알림 (Process Down, OS Down)
    • - Process 다운 시 자동 재시작 지원
    • - Process 상태 알람 보고
    • Patch
    • - Patch할 장비, 버전 선택
    • - 여러 장비 Patch 기능 제공
    • - Patch 옵션 (강제 Patch 또는 작업자 확인)
    • Back-up
    • - 설정/모델링 데이터
    • 빠른 Roll-back
    • - Patch 버전에 문제가 있을 때, 사용자는 프로그램을 쉽게 Roll-back 가능
    • - FAB 안의 EAS 서버에서 기능 제공

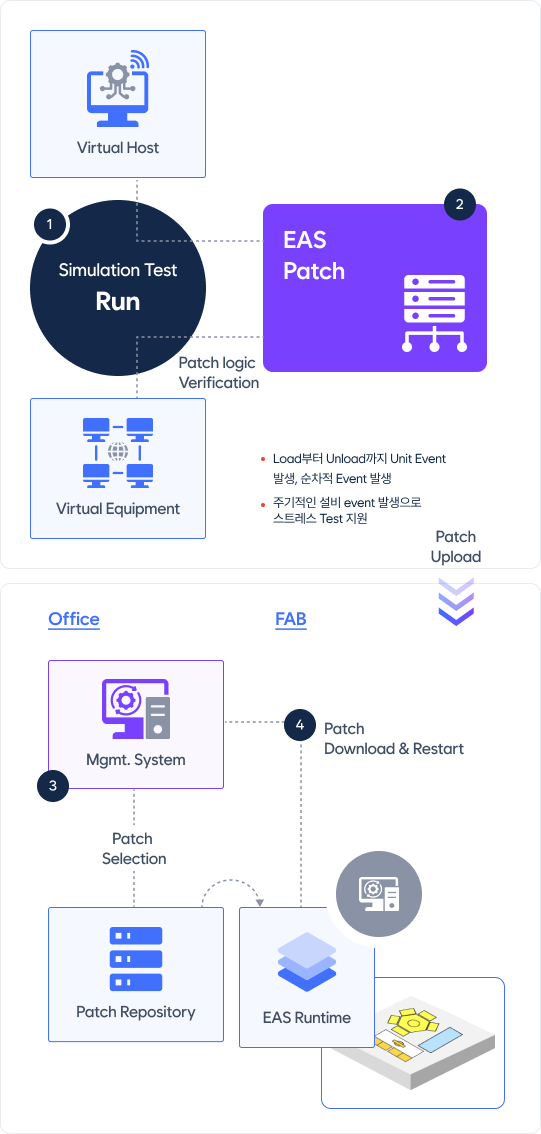

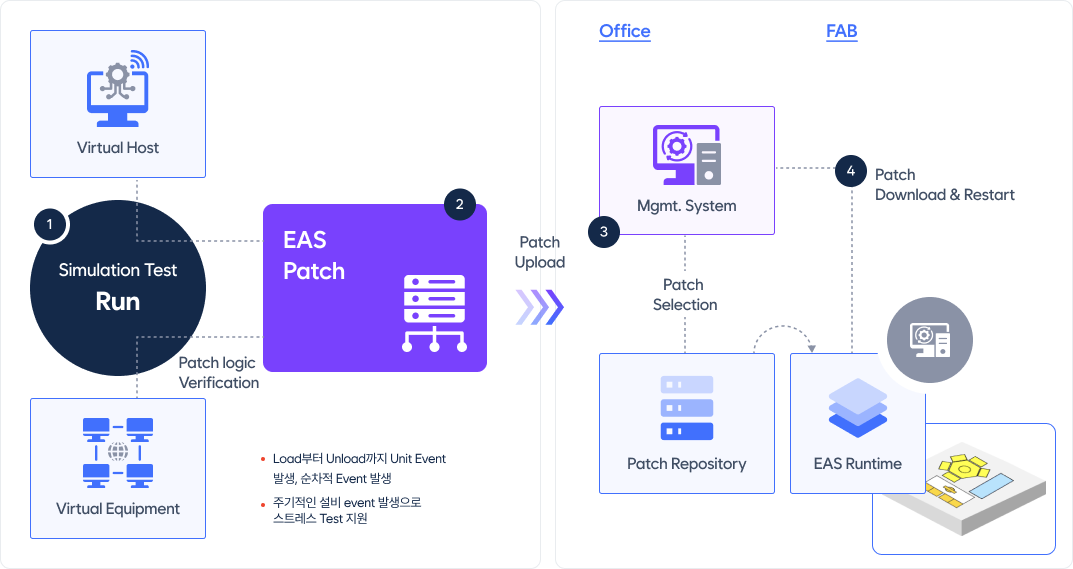

    • Patch 적용 종합 환경 → Simulation Test → 사무실에서 Patch 적용 프로세스 진행
    • Tool 기반 모델링
    • - 장비 정보 / 레이아웃 모델링
    • - 데이터 모델링 & 설정 (Data variables, State variables, Alarms, …)
    • Tool 기반 개발 - HSMS I/F
    • - SECS 메시지 정의
    • - 메시지 설정 파일 생성
    • - HSMS I/F 테스트를 위한 Simulator 제공
    • 장비 테스트 & Trouble Shoot - PLC 데이터
    • - 테스트 및 문제 분석을 위한 실시간 PLC 데이터 뷰
    • Inline 테스트 & Trouble Shoot - Transaction
    • - 엔지니어를 위한 Inline 테스트 지원 - Inline Test 품질 보장
    • - 장비 Event 정확성 자동 검증
        (Unit Event & 순차적 Event : 시나리오 테스트 모델 기반)
    • - Online (semi real-time)과 Offline 뷰 제공
    • Link Signal 차트 뷰
    • - Link Signal 기록 (Link Signal On/Off 데이터 수집)
    • - Link Signal I/F 차트 지원
    • - Online (semi real-time)과 Offline 뷰 제공
    • Log Viewer
    • - 쉬운 로그 검색 및 분석
    • EAS Trouble Dash Board
    • - 각 라인의 비정상 운영에 대한 모니터링
         EAS-MES track in/out 실패, EAS-EQP transaction 실패/ 타임아웃
         Robot 응답 없음, 사용자 정의 오류
    • EAS Trouble Dash Board
    • - 최근 가장 문제가 있는 라인에 대한 모니터링
         Top 5 Trouble item & equipment

    제품지원

    “Verified or Sustainable”
    More than 30 years of experience and over 100 factories
    UMS
    • 소프트웨어 유지보수(software maintenance) 를 위한 배포된 이후 결함을 수정하고 성능이나 기타 특성을 개선하는 및 제품의 수정을 위한 UMS Center 운영
    운영교육
    • 제품 배포 후 운영을 위한  시스템 관리자 매뉴얼 제공
    • 관리자를 위한 제품 교육
    • 운영 체제 관리, 운영 체제의 일상적인 유지보수를 위한 전담  제품 관리 Center 운영
    제품지원
    • 제품 업데이트 기능 서비스
    • 사용자를 위한  온라인 매뉴얼 및 사용설명
    • 제품 관련 의견/ 제안을 할  수 있는 온라인 소통공간 서비스
